配電柜中的二次線號管你了解多少？有哪些工藝標準？

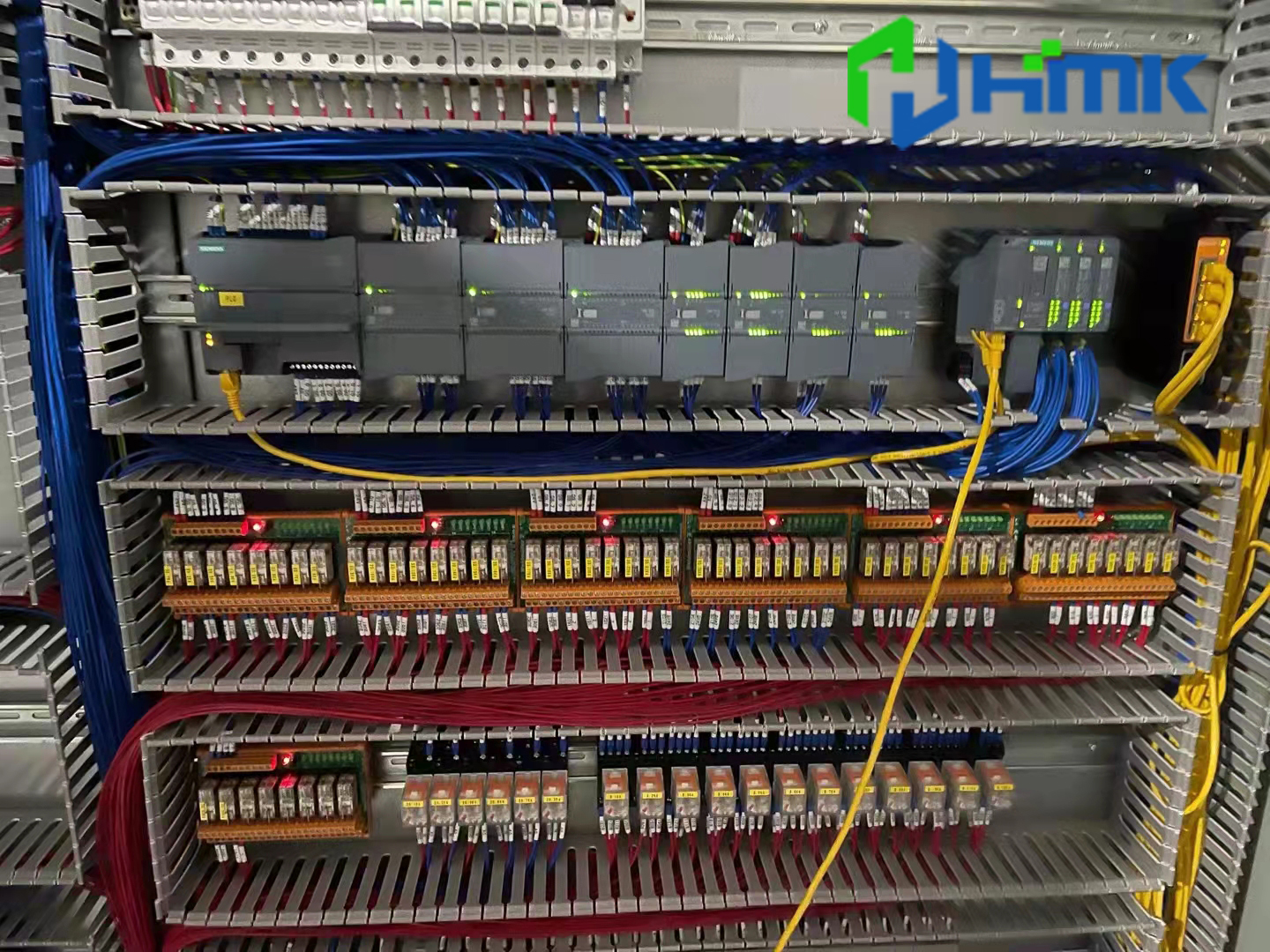

在電氣行業中，配電柜內的元器件都需要用電線和端子排等輔件連接起來，橫屏豎線的走線中總會出現線號管的標識。若二次人員在接線過程中出現不規范的操作，會給排查故障和維護帶來一定的影響。因此，配電柜中的二次線號管需要正確使用工藝規范，下面就線號管的工藝標準繼續講解。

一、正確方向

關于線號管的常識：線號管的方向問題，號碼管又稱線號管，可以很確定的說：套取號碼管是有一定方向的。

1、號碼管水平方向或置于接線端子兩側時，號碼管文字方向從左往右讀數。

2、號碼管垂直方向或置于接線端子上下兩側時，號碼管文字方向從下至上讀取。

3、如圖所示：號碼管在不同角度時，文字方向視相位角而定。

例如：當套管方向在1，3角時，文字方向從下往上讀取。

例如：當套管方向在2，4角時，文字方向從上往下讀取。

二、號碼管的正確使用

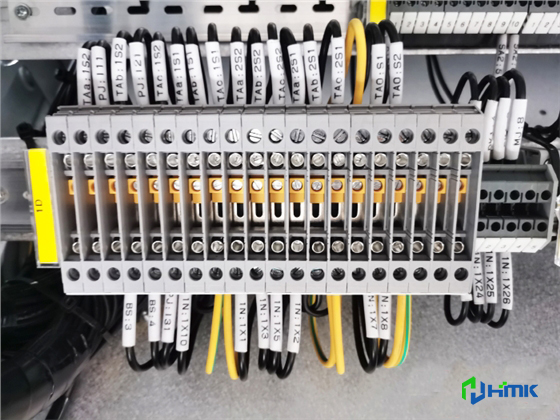

1、端子排或者用電設備大小不一，排列參差不齊時，號碼管應相互對齊，排列成行。

2、導線在端子處單個獨立接線時，號碼管應緊靠端子一側。

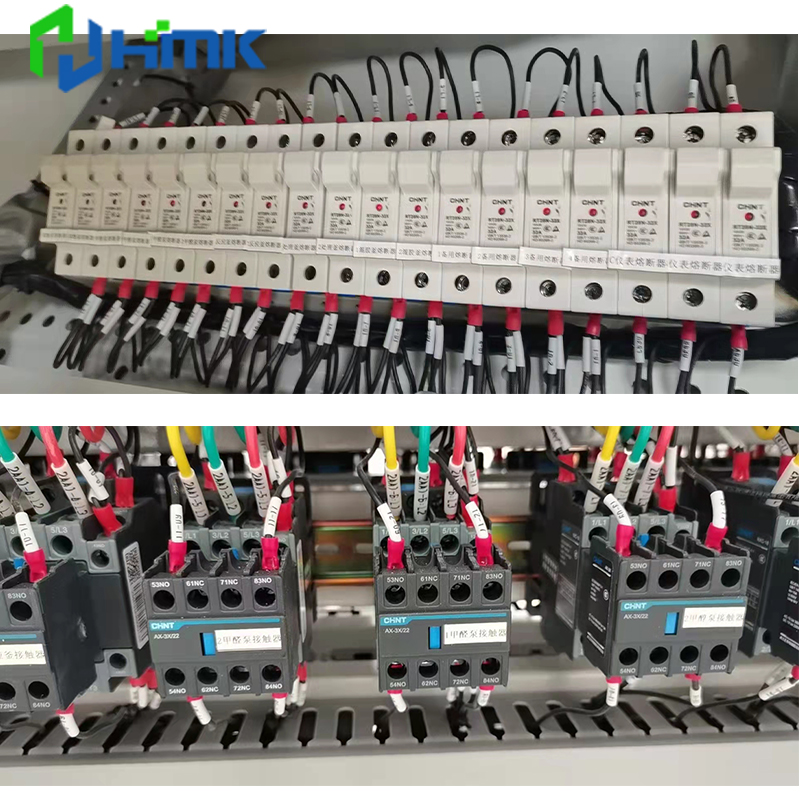

3、導線在端子或者用電設備上成排接線時，端子排或電器元件大小一致時，號碼管應緊靠接線端子側。

三、線號管的作用

1、端子排或者用電設備大小不一，排列參差不齊時，號碼管應相互對齊，排列成行。

2、電氣控制設備接線過程中需要套線號管，線號管上面會清楚的標明線號或者設備回路號，能夠讓電氣維修人員在維修保養過程中快速準確的看明白這條線是從哪里來，要去哪里的。

3、正規的接線，線號管和圖紙線號是一一對應的，并且完全配好電氣柜所有的線都扎的很嚴實，如果沒有線號管，會大大增加排查故障的難度和時間。

配電柜的線號管不僅要做到美觀整齊，還要確保每個號碼管正確標注，方便維護人員日常使用操作和維護檢修。清晰明了的線號管是非常重要的，這要求每個二次接線員都要認真遵守的工藝標準。
